什么叫結(jié)構(gòu)自防水，結(jié)構(gòu)自防水的特點(diǎn)以及適用范圍

結(jié)構(gòu)自防水就是指建筑結(jié)構(gòu)本身就能達(dá)到防水的目的，即建筑的鋼筋混凝土結(jié)構(gòu)既能承重又能防水。結(jié)構(gòu)自防水原理:在混凝土中加入 -定量的抗裂防滲劑改善混凝土收縮應(yīng)力防止混凝土開(kāi)裂滲漏，同時(shí)再通過(guò)增加其密實(shí)度的方式，從而達(dá)到結(jié)構(gòu)既不開(kāi)裂又很密實(shí)目的。

結(jié)構(gòu)自防水的特點(diǎn)：與傳統(tǒng)的防水卷材或防水涂料相比，結(jié)構(gòu)自防水的特點(diǎn)是具有較好的耐久性和廣泛的實(shí)用性，優(yōu)勢(shì)十分明顯。傳統(tǒng)的防水卷材，涂料使用壽命較短，往往在建筑施工幾年后就需要修補(bǔ)或重新鋪設(shè)防水層結(jié)，結(jié)構(gòu)自防水使用壽命與建筑相同，具有非常好的防水效果。適應(yīng)性也較強(qiáng)，使用時(shí)不受任何施工條件的限制，且施工工藝簡(jiǎn)單易于操作施工，質(zhì)量易得到保證。結(jié)構(gòu)自防水能有效減少工程項(xiàng)目的施工工期，節(jié)約工程成本投入與施工過(guò)程對(duì)周?chē)h(huán)境影響較少。結(jié)構(gòu)自防水技術(shù)方案具有耐久性，施工工藝簡(jiǎn)單，成本低，防水效果好等優(yōu)點(diǎn)。

適用范圍：橋梁、隧道、海洋工程、地鐵、高鐵、污水廠、水電站、核電站等一切需要抗開(kāi)裂、耐腐蝕，長(zhǎng)壽命的混凝土。

1、混凝土抗?jié)B性能達(dá)到要求;

2、混凝士具有良好的抗開(kāi)裂功能或微裂縫自愈功能;

3、混凝土結(jié)構(gòu)的密實(shí)度能夠得到改善和提高;

4、對(duì)變形縫、穿墻管等節(jié)點(diǎn)構(gòu)造進(jìn)行柔性密封防水，達(dá)到整體結(jié)構(gòu)自防水的效果;

5、對(duì)少量混凝土裂縫滲漏水采用化學(xué)灌漿等技術(shù)，修復(fù)因綜合因素導(dǎo)致的滲漏水缺陷。

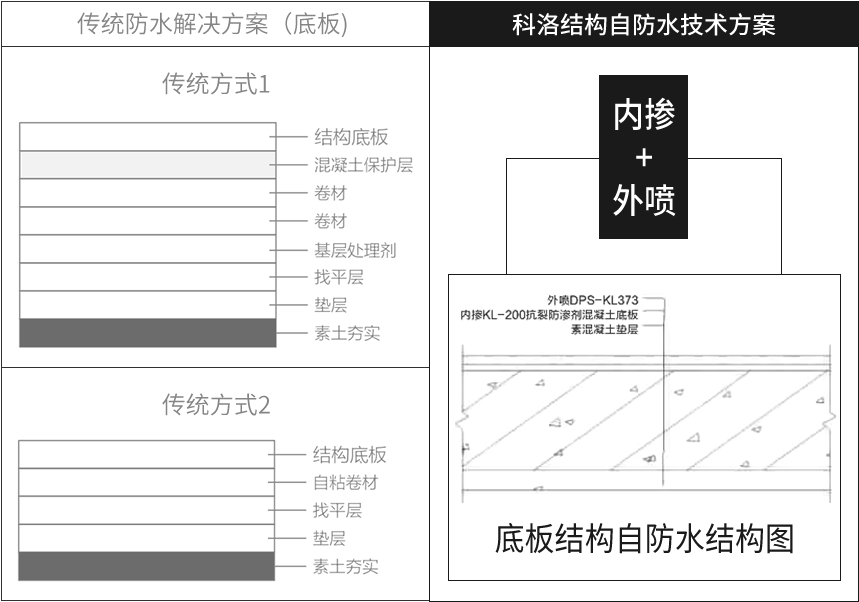

1、科洛結(jié)構(gòu)自防水與傳統(tǒng)防水的構(gòu)造對(duì)比

2、科洛結(jié)構(gòu)自防水與傳統(tǒng)防水的優(yōu)劣對(duì)比

1、壽命長(zhǎng)

結(jié)構(gòu)自防水體系的主體防水材料是鋼筋混凝土結(jié)構(gòu)自防水，從近 100 年來(lái)的應(yīng)用實(shí)踐來(lái)看，現(xiàn)代結(jié)構(gòu)自防水混凝土地下工程的防水性能可以保持與結(jié)構(gòu)同壽命。影響防水系統(tǒng)的耐久性因素中，柔性防水體系受主體材料老化、卷材接縫可靠性、涂膜均勻性、施工操作等影響因素比結(jié)構(gòu)自防水更多，總體上可以認(rèn)為，結(jié)構(gòu)自防水體系的耐久性會(huì)更長(zhǎng)的多。

2、工期短

柔性外包防水層施工通常需要較長(zhǎng)的工期?；炷帘ｐB(yǎng)、防水層施工、保護(hù)層施工都會(huì)占有一定的工期，最麻煩的是南方多雨地區(qū)經(jīng)常下雨，基層條件很難達(dá)到防水材料的施工要求。在我國(guó)建設(shè)工程普遍存在趕工期施工的狀況下，容易造成損失防水施工質(zhì)量而滿(mǎn)足施工進(jìn)度的現(xiàn)象。結(jié)構(gòu)自防水體系隨著結(jié)構(gòu)施工完成，主防水層也隨即完成，雖然混凝土保養(yǎng)需要時(shí)間，但不單獨(dú)占用工期。

使用結(jié)構(gòu)自防水縮短工期100%，施工結(jié)構(gòu)主體時(shí)，內(nèi)滲材料已做，混凝土終凝后8小時(shí)即可噴涂DPS。

3、造價(jià)低

      按我國(guó)現(xiàn)行《地下工程防水技術(shù)規(guī)范》（GB50108）設(shè)防標(biāo)準(zhǔn)要求，一級(jí)防水應(yīng)設(shè)兩道柔性防水層或一道高分子自粘膠膜預(yù)鋪防水卷材。含基層處理的防水層施工單價(jià)約為 80~100元/m2，細(xì)石混凝土保護(hù)層、聚苯乙烯板保護(hù)層或砌體保護(hù)層施工單價(jià)約為20~40元/m2，合計(jì)約為100~140元/m2。
      結(jié)構(gòu)自防水體系造價(jià)主要包括：結(jié)構(gòu)混凝土加預(yù)防裂縫控制技術(shù)措施，使混凝土具有符合工程要求的抗?jié)B、抗裂性能；采用化學(xué)注漿等修復(fù)凝土滲漏缺陷。價(jià)格一般80-100/m2。 比傳統(tǒng)防水材料節(jié)省40%的成本。

1、在攪拌站直接內(nèi)摻科洛無(wú)機(jī)納米抗裂防滲劑。
2、主體澆筑完成混凝土8小時(shí)后直接噴涂，直接噴涂科洛永凝液DPS防水劑(每公斤施工3平米左右)

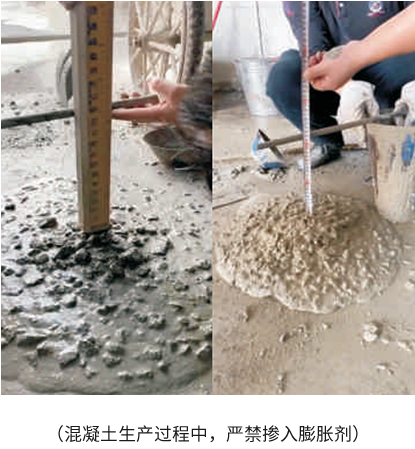

1、施工前控制:混凝土拌合物(和易性)3大指標(biāo)

1.1、流動(dòng)性

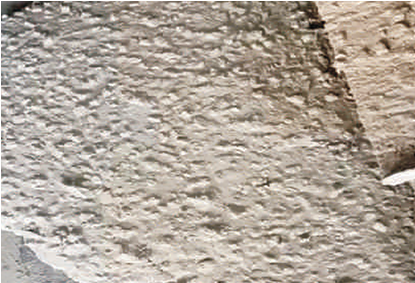

是指新拌混凝土在自重或機(jī)械振搗的作用下能產(chǎn)生流動(dòng)，并均勻密實(shí)地填滿(mǎn)模板的性能。流動(dòng)性好，容易振搗密實(shí)，不容易出現(xiàn)蜂窩、孔洞、麻面現(xiàn)象。工人勞動(dòng)強(qiáng)度低，不容易私自加水。流動(dòng)性反映出拌合物的稀稠程度。若混凝土拌合物太干稠,則流動(dòng)性差,難以振搗密實(shí)。若拌合物過(guò)稀,則流動(dòng)性好,但容易出現(xiàn)分層離析現(xiàn)象。

1.2、粘聚性

是指混凝土拌合物在施工過(guò)程中，不出現(xiàn)分層和離析現(xiàn)象、其組成材料之間保持結(jié)合的性能。

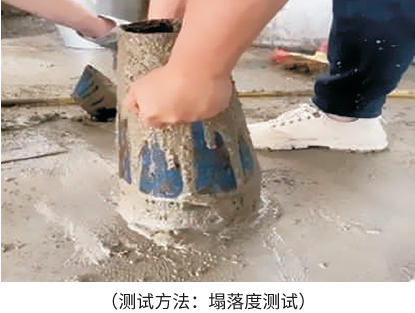

測(cè)試方法:可以通過(guò)混凝土坍落度試驗(yàn)來(lái)判斷。用搗棒在已坍落的混凝土錐體一側(cè)輕打，如拌合物漸漸下沉，表示粘聚性良好，如錐體突然倒塌、部分崩裂或發(fā)生石子離析現(xiàn)象，及粘聚性不好。

1.3、保水性

是指混凝土拌合物保持內(nèi)部水分(不發(fā)生泌水)的能力。混凝土拌合物在運(yùn)輸和施工過(guò)程中，隨著密度大的粗骨料下沉和水分的上升，其表面會(huì)泌水，與此同時(shí)，混凝土內(nèi)部泌水通道形成貫通毛細(xì)管，降低混凝土的密實(shí)性，從而影響混凝土質(zhì)量?；炷涟韬衔锏谋Ｋ允且园韬衔镏邢{析出的程度來(lái)衡量的。當(dāng)坍落度筒提起后，有較多稀漿從底部析出《也稱(chēng)漿圈)，混凝土錐體因 失漿而骨料外露，則表示混凝土保水性不好。流動(dòng)性、黏聚性、保水性三者間既有聯(lián)系，又有矛盾。如果混凝土黏聚性好，其保水性也好，但流動(dòng)性過(guò)大，則容易泌水。和易性良好的混凝土拌合物就是盡可能地使三者統(tǒng)一。

2、強(qiáng)度指標(biāo)

7天抗壓強(qiáng)度最好小于設(shè)計(jì)強(qiáng)度的80%，舉例，比如強(qiáng)度等級(jí)c35.在7天強(qiáng)度>20MPa前提下,強(qiáng)度越低越好。28天強(qiáng)度不宜大于設(shè)計(jì)強(qiáng)度的100%。

過(guò)于早強(qiáng)的混凝土?xí)蜃詰?yīng)力而開(kāi)裂。而自應(yīng)力一般由于自收縮、溫度收縮和干燥收縮共同引起。過(guò)于早強(qiáng)的混凝土沒(méi)有足夠大的徐變來(lái)釋放自應(yīng)力，同時(shí)高彈模也會(huì)導(dǎo)致最終的開(kāi)裂。過(guò)于早強(qiáng)快硬的混凝土可以增加早期強(qiáng)度，但是水化熱釋放更快，導(dǎo)致出現(xiàn)溫度裂縫，并增加DEF形成風(fēng)險(xiǎn)。塑性收縮更大。自收縮更大、更快。降低硫酸鹽侵蝕能力。

導(dǎo)致大家盲目追求混凝土高強(qiáng)，早強(qiáng)的原因主要是業(yè)主和承包商希望加快施工進(jìn)度。其次是為了保證混凝土耐久性而盡量降低滲透性而加大水泥用量，讓混凝土早強(qiáng)、高強(qiáng)的錯(cuò)誤觀念導(dǎo)致。

3、施工中控制

1、按普通混凝土澆筑及養(yǎng)護(hù)即可。

2、澆筑方法:施工段的寬度應(yīng)根據(jù)現(xiàn)場(chǎng)混凝土的方量，結(jié)構(gòu)物的長(zhǎng)寬及供料情況、泵送工藝、人力等預(yù)先計(jì)算好，避免施工冷縫。

4、施工后控制

1、養(yǎng)護(hù):氣溫高于5度，灑水養(yǎng)護(hù)不少于14天;低于5度，應(yīng)該采取保溫措施

2、個(gè)別裂縫處理:項(xiàng)目完成質(zhì)量自檢后，如發(fā)現(xiàn)個(gè)別裂縫，根據(jù)裂縫實(shí)際大小進(jìn)行密封處理
